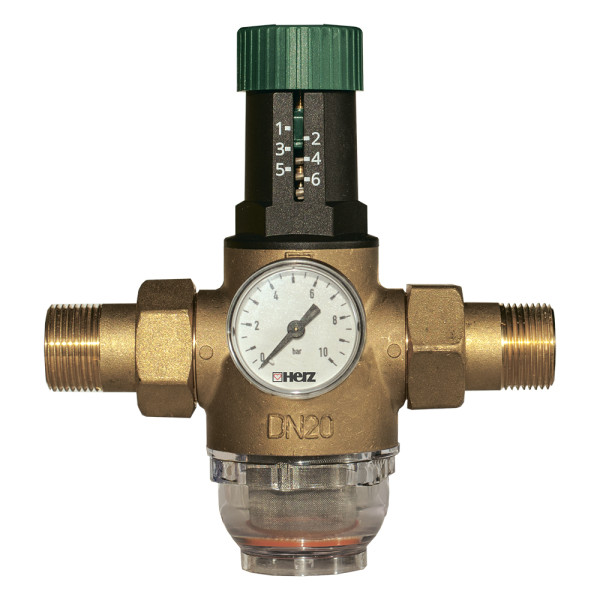

Редуктор давления Herz для холодной воды 2682

1,326.30 3,270.00

Диапазон регулирования 1.0 — 6.0 бар, температура  0 -40 °С. Шкала манометра     0-10 бар. Компактное исполнение, корпус из латуни, соединительные патрубки с наружной резьбой с конусом DN 15 и DN 20. Тонкая сетка из нержавеющей стали. Размер ячейки 0.3 мм.

Очистить

Размеры, мм

Номер заказа Размер PN DN G L L1 B H H1 Sw
1 2682 11 1/2” 16 15 1/2” 147 84 67 98 66 30
1 2682 12 3/4” 16 20 3/4” 155 84 67 98 66 37
1 2682 13 1” 16 25 185 98 67 98 66 46

Конструкция

Корпус:                                                                               латунь CW626N согласно EN 12165

Пружинный стакан:                                                       PA6-G30

Мембрана:                                                                         EPDM

Пружина:                                                                            пружинная сталь

Шток:                                                                                   нержавеющая сталь

Уплотнения:                                                                      EPDM

Уплотнение клапанной тарелки:                                  клингерит

Маховик:                                                                            полиамид, цвет зеленый

Фильтр:                                                                               нержавеющая сталь

Колба фильтра:                                                                 PA 12, прозрачная


Рабочие характеристики

Максимальное давление на входе: 16 бар
Максимальное давление на выходе: 1-6 бар
Заводская настройка давления на выходе: 3 бар
Максимальная рабочая температура: 40°C
Минимальная рабочая температура: 0.5°C
Шкала манометра: 0-10 бар
Размер ячейки фильтра: 0.3 мм
Среда: вода
Норма: EN 1567
Соединение манометра: 1/4˝ F (ISO 228-1)
Соединительные патрубки: наружная резьба согласно ISO-1

Детали

Редуктор давления DN

15 мм , PN 16 , подключение G 1/2", 20 мм , PN 16 , подключение G 3/4", 25 мм , PN 16 , подключение G 1", 32 мм , PN 16 , подключение G 1 1/4"
