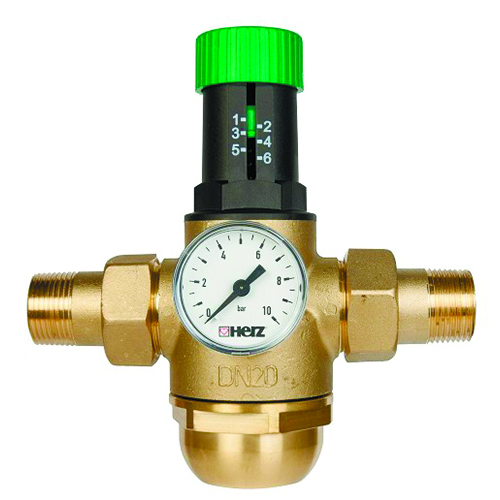

Редуктор давления Herz для горячей воды 2682
1,785.00 ₴ – 2,076.60 ₴
Диапазон регулирования 1.0 — 6.0 бар, температура 0 -70 °С. Шкала манометра 0-10 бар. Компактное исполнение, корпус из латуни, соединительные патрубки с наружной резьбой с конусом DN 15 и DN 20. Тонкая сетка из нержавеющей стали. Размер ячейки 0.3 мм.
Размеры, мм
| Номер заказа | Размер | PN | DN | G | L | L1 | B | H | H1 | Sw |
| 1 2682 11 | 1/2” | 16 | 15 | 1/2” | 147 | 84 | 67 | 98 | 66 | 30 |
| 1 2682 12 | 3/4” | 16 | 20 | 3/4” | 155 | 84 | 67 | 98 | 66 | 37 |
| 1 2682 13 | 1” | 16 | 25 | 1˝ | 185 | 98 | 67 | 98 | 66 | 46 |
Конструкция
Корпус: латунь CW626N согласно EN 12165
Пружинный стакан: PA6-G30
Мембрана: EPDM
Пружина: пружинная сталь
Шток: нержавеющая сталь
Уплотнения: EPDM
Уплотнение клапанной тарелки: клингерит
Маховик: полиамид, цвет зеленый
Фильтр: нержавеющая сталь
Колба фильтра: PA 12, прозрачная
Рабочие характеристики
| Максимальное давление на входе: | 16 бар |
| Максимальное давление на выходе: | 1-6 бар |
| Заводская настройка давления на выходе: | 3 бар |
| Максимальная рабочая температура: | 40°C |
| Минимальная рабочая температура: | 0.5°C |
| Шкала манометра: | 0-10 бар |
| Размер ячейки фильтра: | 0.3 мм |
| Среда: | вода |
| Норма: | EN 1567 |
| Соединение манометра: | 1/4˝ F (ISO 228-1) |
| Соединительные патрубки: | наружная резьба согласно ISO-1 |
Детали
| Редуктор давления DN | 15 мм , PN 16 , подключение G 1/2", 20 мм , PN 16 , подключение G 3/4", 25 мм , PN 16 , подключение G 1" |
|---|
