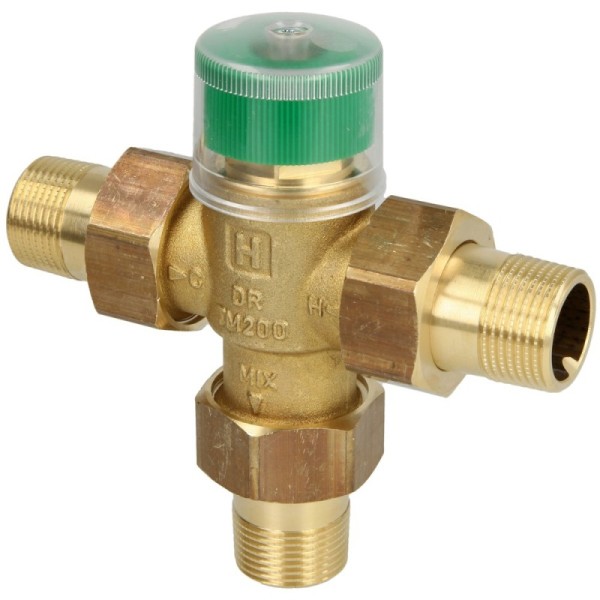

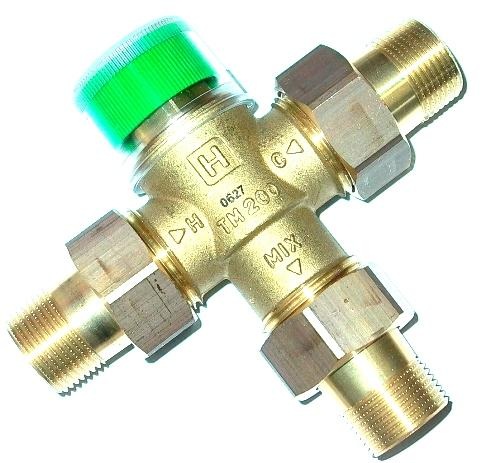

Терморегулирующий смесительный клапан Honeywell TM200

Применение:
Терморегулирующие смесительные клапаны TM 200 обеспечивают регулировку температуры воды и используются:

• Для централизованной регулировки температуры на агрегатах горячего водоснабжения, или для местной регулировки в зоне,прилегающей к выпускам местного водоотбора. Также используются для установки на солнечные водонагревательные приборы, в которых используются двойной источник энергии.
  В системах с отопительными панелями в полу или для ограничения температуры воды в возвратном трубопроводе бойлера.
• Там, где система содержит сеть трубопроводов циркуляции горячей воды, необходимо установить блок ограничения обратного потока KB 191 (см. принадлежности) для предотвращения обратного поступления холодной воды и охлаждение смешанной воды на выпуске.

 Особенности термо-смесительного клапана Honeywell TM200:

• Высокочувствительный температурный элемент с хорошим круговым контактом с водой обеспечивает хорошее измерение температуры даже при низком расходе
• Простота задания требуемой температуры воды
• Защита от ошпаривания — вход для подачи горячей воды автоматически запирается при пропадании подачи холодной воды если температура подаваемой горячей воды выше заданной температуры смешанной воды более чем на 10 K
• При прекращении подачи в клапан горячей воды — вход для подачи холодной воды автоматически запирается
• Внутренние части выполнены из окалиноустойчивых материалов

Принцип действия:

а)   В качестве смесительного клапана для систем горячего водоснабжения и отопительных систем:

Высокочувствительный термический элемент, расположенный на выпуске клапана, управляет заглушкой, которая регулирует соотношение потоков холодной и горячей воды в соответствии с выбранной регулировкой температуры смешанной горячей воды. На впусках холодной и горячей воды установлены седла клапанов из эластичного материала.

Они обеспечивают:

• Принудительное запирание впуска горячей воды при внезапном прекращении подачи холодной воды, при условии, что температура горячей воды на впуске по крайней мере на 10 °К выше, чем предварительно отрегулированная температура смешанной воды
• Перекрывание впуска холодной воды, если внезапно прекращается подача горячей воды

б)  В качестве распределительного клапана в системах центрального отопления:

При таком применении поток через клапан направлен в обратную сторону по сравнению со случаем использования клапана в качестве смесителя горячей воды. Подаваемая вода омывает чувствительный элемент и перемещает распределительный поршень таким образом, что если температура воды выше отрегулированного значения, то она возвращается в отопительную систему, а если ниже — поступает в бойлер.

Вместе с клапаном поставляется защитный колпачок для блокирования доступа к регулировке температуры смешанной воды.

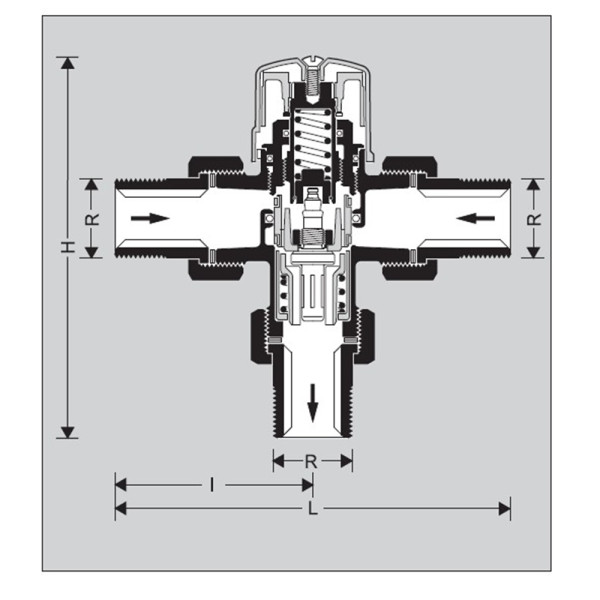

Терморегулирующий смесительн1й клапан состоит из:

• Корпуса
• Штуцеров
• Кнопки регулировки
• Защитного колпачка для блокирования доступа к регулировке температуры смешанной воды
• Терморегулятор

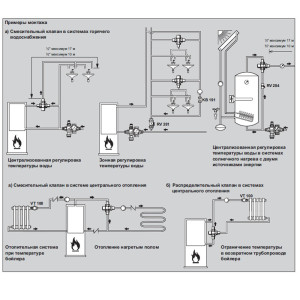

Типичные  способы применения:

Терморегулирующие смесительные клапаны TМ 200 могут быть использованы в пределах их спецификации для регулирования систем горячего водоснабжения или центральных отопительных систем.

Некоторые типичные способы применения: а) Системы горячего водоснабжения:

• Жилые дома на одну или несколько семей
• Дома престарелых
• Ясли и детские сады
• Школы
• Гостиницы
• Предприятия общественного питания
• Для применения на промышленных предприятиях с централизованной регулировкой или с регулировкой в зоне, прилегающей  к   выпускам   местного   водоотбора.

б) Системы центрального отопления:

• В качестве смесительного клапана систем отопления нагретым полом
• В качестве распределительного клапана для ограничения температур в возвратном трубопроводе бойлера.
