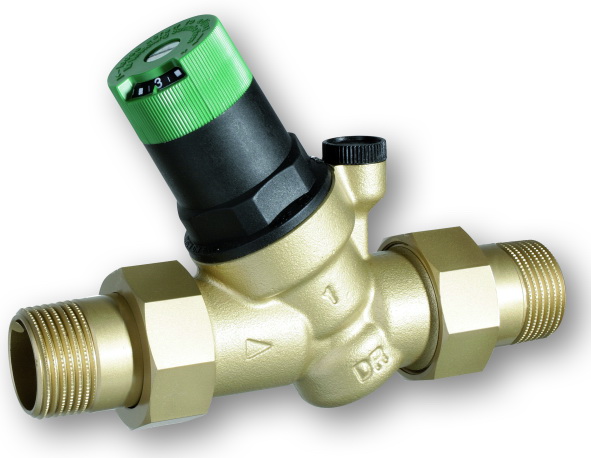

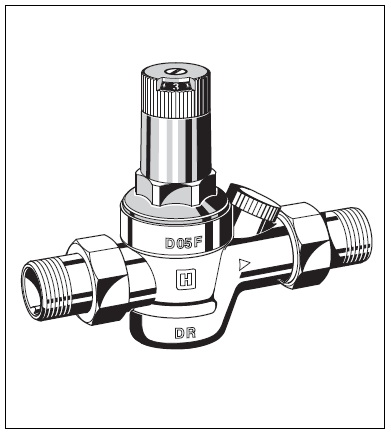

Honeywell D05FS

Особенности:

• Сертификация DIN/DVGW
• Выходное давление устанавливается ручкой настройки
• Установленное давление отражается на шкале настройки
• Настроечная пружина не вступает в контакт с водой
• Вставка клапана из высококачественного синтетического материала может полностью меняться
• Встроенный фильтр тонкой очистки
• Есть версии без соединительных фиттингов
• Сбалансированное по давлению седло клапана — колебания входного давления не оказывают влияния на выходное давление
• Малая масса
• Надёжная и проверенная конструкция

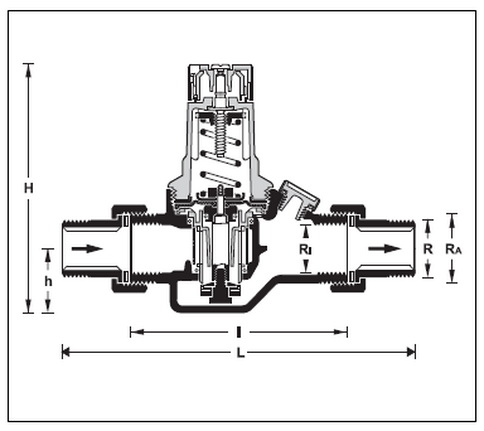

Конструкция:

• В состав клапана понижения давления входит:
• Корпус с отверстием G 1/4″ под манометр
• Резьбовое соединение (версии A и В)
• Вставка клапана с диафрагмой и седлом клапана
• Фильтр тонкой очистки с ячейками сетки 0.16 мм
• Пружинный стакан со шкалой и ручкой настройки
• Колба фильтра
• Настроечная пружина
• Манометр не входит в комплект

Материалы:

• Корпус из латуни, устойчивой к вымыванию цинка
• Резьбовые фиттинги из латуни
• Вставка клапана из высококачественного синтетического материала
• Сетка фильтра из нержавеющей стали
• Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала
• Настроечная пружина из пружинной стали
• Диафрагма из армированного NBR
• Уплотнения из NBR

Диапазон применений:

• Среда — Вода, сжатый воздух* и инертные газы*
• Рабочее давление — Максимум 25.0 бар
• Выходное давление — 1.5 — 6.0 бар

Технические данные:

• Рабочая температура Максимум 70 °C
• Минимальный перепад давления 1.0 бар
• Соединительные размеры 1/2″, 3/4″, 1″

Принцип действия:

Пружинные клапаны понижения давления работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления.

Инструкции по монтажу:

• Устанавливайте D05F в горизонтальном трубопроводе пружинным стаканом вверх
• Установите отсечные клапаны
• Установка должна быть защищена от замораживания
• Обеспечьте хороший доступ к клапану:

— так, чтобы манометр был хорошо виден

— чтобы упростить обслуживание и надзор

• Устанавливайте клапан после фильтра (При этом клапан понижения давления будет защищён от грязи)

• Рекомендуется выдерживать длину прямого участка после клапана равную пятикратному значению номинального размера.

Типичные применения:

Клапаны понижения давления D05F могут применяться в любых системах бытового водоснабжения. В пределах своих спецификаций D05F может использоваться для промышленных и коммерческих применений.

Клапаны понижения давления устанавливаются:

• Если статическое давление превышает максимально допустимое значение для системы

• Для защиты от шума если статическое давление в точке водоотбора превышает 5.0 бар (DIN 4109)

• Если требуется обеспечить несколько зон давления (клапан понижения давления на каждом этаже здания)

• Если необходимо устранить колебания давления на входе системы

• Для обеспечения постоянства входного и выходного давления в системах с повысительными насосами

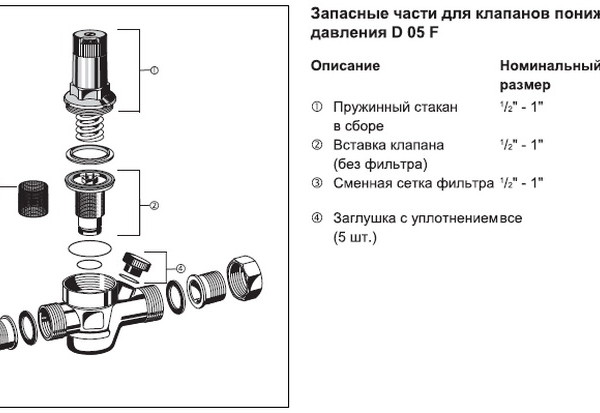

Детали
