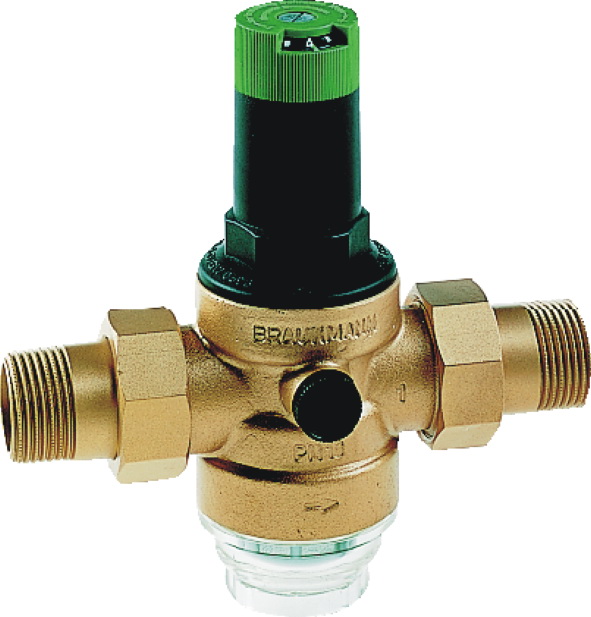

Honeywell D06F

Особенности Honeywell D06F:

• Сертификация DIN/DVGW
• До размера 1 1/4″ сертификация низкого уровня шума, группа 1, без ограничений
• Выходное давление устанавливается ручкой настройки
• Установленное давление отражается на шкале настройки
• Настроечная пружина не вступает в контакт с водой
• Вставка клапана из высококачественного синтетического материала может полностью меняться
• Встроенный фильтр тонкой очистки
• Есть версии без соединительных фиттингов
• Легко модернизируется в комбинированный фильтр тонкой очистки
• Может оснащаться входным обратным клапаном
• Сбалансированное по давлению седло клапана — колебания входного давления не оказывают влияния на выходное давление

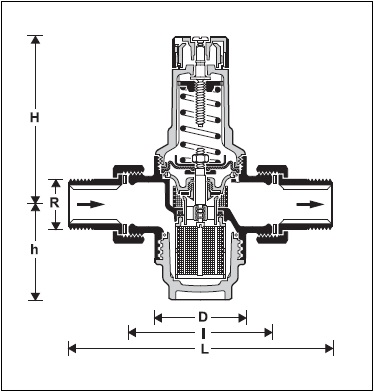

Конструкция Honeywell D06F:

• В состав клапана понижения давления входит:
• Корпус с отверстиями G 1/4″ под манометр с обеих сторон
• Резьбовое соединение (версии A и В)
• Вставка клапана с диафрагмой и седлом клапана
• Фильтр тонкой очистки с ячейками сетки 0.16 мм
• Пружинный стакан со шкалой и ручкой настройки
• Колба фильтра
• Настроечная пружина
• Манометр не входит в комплект поставки

Материалы Honeywell D06F:

• Корпус из латуни, устойчивой к вымыванию цинка
• Резьбовые фиттинги из латуни
• Вставка клапана из высококачественного синтетического материала
• Сетка фильтра из нержавеющей стали
• Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала
• Колба фильтра из прозрачного пластика или латуни
• Настроечная пружина из пружинной стали
• Диафрагма из армированного NBR
• Уплотнения из NBR

Диапазон применений Honeywell D06F:

• Среда — Вода, сжатый воздух, азот в рамках действующих стандартов
• Рабочее давление — Макс. 16 бар с прозрачной колбой

—  Макс. 25 бар с колбой из латуни

• Выходное давление — Настраивается 1.5 — 6.0 бар (Заводская настройка 3.0 бара)

Технические параметры Honeywell D06F:

• Рабочая температура — Макс. 40 °C с прозрачной колбой

— Макс. 70 °C с колбой из латуни

• Минимальный перепад давления 1.0 бар
• Соединительные размеры 1/2″ — 2″

Принцип действия Honeywell D06F:

Пружинные клапаны понижения давления работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления.

Инструкции по монтажу Honeywell D06F:

• Устанавливайте D06F в горизонтальном трубопроводе колбой вниз
• Установите отсечные клапаны
• Оборудование системы должно быть защищено предохранительным клапаном (установленным после клапана понижения давления).
• Установка должна быть защищена от замораживания и иметь удобный доступ
• Показания манометра должны быть хорошо видны
• Через прозрачную колбу фильтра можно визуально оценить степень его загрязнения
• Простое обслуживание и чистка
• Для применений, где требуется максимальная защита от грязи установите фильтр тонкой очистки перед клапаном понижения давления
• Рекомендуется выдерживать длину прямого участка после клапана равную пятикратному значению
• номинального размера (по DIN 1988, Часть 5)

Типичные применения Honeywell D06F:

Клапаны понижения давления D06F могут применяться в любых системах бытового водоснабжения. В пределах своих спецификаций D06F может использоваться для промышленных и коммерческих применений.

Клапаны понижения давления Honeywell D06F устанавливаются:

• Если статическое давление превышает максимально допустимое значение для системы
• Для защиты от шума если статическое давление в точке водоотбора превышает 5.0 бар (DIN 4109)
• Если требуется обеспечить несколько зон давления (клапан понижения давления на каждом этаже здания)
• Если необходимо устранить колебания давления на входе системы
• Для обеспечения постоянства входного и выходного давления в системах с повысительными насосами.
